Memoria RAM

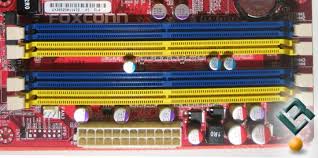

DIMM-son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados.

DDR-(Double Data Rate) significa doble tasa de transferencia de datos en español. Son módulos de memoria RAM compuestos por memorias sincrónicas (SDRAM), disponibles en encapsulado DIMM, que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 1 GB.

DDR2-es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la DRAM.

• Las memorias DDR2 son una mejora de las memorias DDR (Double Data Rate), que permiten que los búferes de entrada/salida trabajen al doble de la frecuencia del núcleo, permitiendo que durante cada ciclo de reloj se realicen cuatro transferencias.
• Operan tanto en el flanco alto del reloj como en el bajo, en los puntos de 0 voltios y 1,8 voltios, lo que reduce el consumo de energía en aproximadamente el 50 por ciento del consumo de las DDR, que trabajaban a 0 voltios y a 2,5.
• Terminación de señal de memoria dentro del chip para evitar errores de transmisión de señal reflejada.

DDR3-El principal beneficio de instalar DDR3 es la habilidad de poder hacer transferencias de datos más rápido y con esto nos permite obtener velocidades de transferencia y velocidades de bus más altas que las versiones DDR2 anteriores. Además la DDR3 permite usar integrados de 512 MB a 8 GB, siendo posible fabricar módulos de hasta 16 GB. También proporciona significativas mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una disminución del gasto global de consumo.

Comparación de memorias DDR, DDR2, DDR3.

Caracteristicas del procesador

Cache: usada por la unidad central de procesamiento de una computadora para reducir el tiempo de acceso a la memoria. La caché es una memoria más pequeña y rápida, la cual almacena copias de datos ubicados en la memoria principal que se utilizan con más frecuencia.

RAM: (memoria de acceso aleatorio) es la memoria desde donde el procesador recibe las instrucciones y guarda los resultados.

Frecuencia de reloj: indica la velocidad a la que un ordenador realiza sus operaciones más básicas, como sumar dos números o transferir el valor de un registro a otro. Se mide en ciclos por segundo (hercios).


Comparación entre los distintos tipos de procesadores:

Discos Duros Maestro y Esclavo

Conexión de los dispositivos

En el interfaz ATA se permite conectar dos dispositivos por BUS. Para ello, de los dos dispositivos, uno tiene que estar como esclavo y el otro como maestro para que la controladora sepa a qué dispositivo enviar los datos y de qué dispositivo recibirlos. El orden de los dispositivos será maestro, esclavo. Es decir, el maestro será el primer dispositivo y el esclavo, el segundo. La configuración se realiza mediante jumpers. Por lo tanto, el dispositivo se puede conectar como:

• Como Maestro ('Master'). Si es el único dispositivo en el cable, debe tener esta configuración, aunque a veces también funciona si está como esclavo. Si hay otro dispositivo, el otro debe estar como esclavo.
• Como Esclavo ('Slave'). Funcionará conjuntamente con el maestro. Debe haber otro dispositivo que sea maestro.

                                              Posición del jumper para que el disco sea reconocido como maestro.

                                                        Configuración del disco como esclavo, se retira el jumper.

Configuración cable select. El disco maestro será el que se conecte en el extremo del cable, y el esclavo el que se conecte en el medio.

                                                                 Limita la capacidad del disco a 37 GB.



Componentes de la Placa Base

DDR: Memory Slot (Double, Data, Rate).
Zif Socket: donde se inserta el microprocesador (Zero Insertion Force).
Nort Bridge: Puerto Norte.
BIOS: arranque del ordenador.
Interconexión de componentes periféricos de expansión:

 IDE: integrate drive electronics.
Pata: Parallel Advanced Technology Atachement.
SATA: Serial Advanced Atachement.


El Northbridge es el circuito integrado más importante del conjunto de chips (Chipset) que constituye el corazón de la placa madre.



El Soutchbridge es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la placa base. El puente sur no está conectado a la unidad central de procesamiento, sino que se comunica con ella indirectamente a través del puente norte.

PCI Express es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel.

Serial ATA o SATA:es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, lectores y regrabadores de CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA.

Conectores del Ordenador

En esta ocasión vamos a hablar de los conectores del ordenador

1-ps/2: hembra es el conector utilizado, para el ratón (verde),teclado (morado).

2-db-9: macho puerto serie aplicaciones muy especificas.

3-db 25: hembra es un puerto paralelo usado para la impresora en desuso.

4-Fireware: es un puerto serie de alta velocidad que sirve para pasar video de las cámaras de video digital al ordenador.

6-MiniJack tienen 3,5 mm de radio y sirve para conectar elementos de audio,altavoces(verde), micrófono(rosa),entrada de audio(azul).

 5- Usb: es el conector de bus serie universal.

Rj 45:(encima de los usb): Conector de red para unir con otros ordenadores a una red o internet.


VGA: El conector VGA de 15 pines se encuentra en muchas tarjetas de vídeo, monitores de ordenador, y algunos conjuntos de televisión de alta definición. En los ordenadores portátiles u otros dispositivos pequeños, un puerto mini-VGA a veces se usa en lugar del conector VGA de tamaño completo.

DVI:Estos puertos (DVI) que permite mejorar la calidad de salida para monitores LCD y las tarjetas de video de alta resolución. Hoy vienen en la mayoría de las placas de video.

HDMI: Interfaz multimedia de alta definición, permite el uso de vídeo de alta definición, así como audio digital multicanal en un único cable.
